、內(nèi)層剝離強(qiáng)度等，以及改善原紙的抗老化、抗水、抗溶劑和提高基紙的隔離性能。
    浸漬劑可選擇膠乳或者樹(shù)脂，常用膠乳有丁苯膠乳、丙烯酸類(lèi)膠乳、丁腈膠乳、氯丁膠乳等。樹(shù)脂可以選用三聚氰胺甲醛樹(shù)脂、脲醛樹(shù)脂等。浸漬液往往還包括抗老化劑和抗水劑，且往往是幾種樹(shù)脂或者膠乳混合使用�？估匣瘎┮话銥楸�烯腈類(lèi)化合物，干燥后呈淡黃色，使紙頁(yè)更漂亮�？顾畡┮话銥橛袡C(jī)硅類(lèi)、殼聚糖、蠟乳液等。美紋紙的浸漬量較大，為基紙定量的30%~100%，一般50%左右。
    丁苯膠乳是最常用的浸漬劑，我們通過(guò)對(duì)采購(gòu)的一系列國(guó)內(nèi)外美紋紙進(jìn)行分析，其浸漬液大部分為丁苯膠乳，包括羧基丁苯膠乳。由于中間有一段時(shí)間一直購(gòu)買(mǎi)不到合適的美紋紙，我們?cè)鴩L試對(duì)美紋原紙自行進(jìn)行浸漬處理，以期能夠自行加工滿(mǎn)足要求。進(jìn)行了一系列實(shí)驗(yàn)室試驗(yàn)，使用的美紋原紙為一種進(jìn)口美紋原紙，使用的浸漬劑有羧基丁苯膠乳、丙烯酸膠乳、苯丙膠乳等，美紋原紙?zhí)幚砬昂蟮母黜?xiàng)性能指標(biāo)見(jiàn)表1。

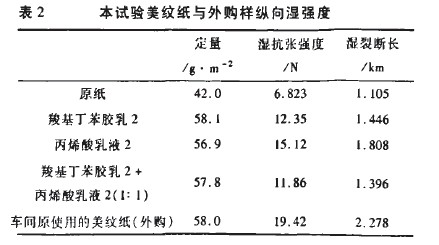

    從表1可看出，浸漬量在38%左右，與浸漬前的原紙相比，浸漬后紙張的抗張強(qiáng)度均有不同程度的提高，抗水性也得到了改善，但不同的浸漬液其性能差別較大，如有的柔軟，有的硬脆，有的抗水性差， 有的抗水性好。與車(chē)間原來(lái)使用的已處理好的美紋紙相比，性能方面仍相差很遠(yuǎn)，很難找到一種浸漬劑在保證較好的抗張強(qiáng)度和抗水性的同時(shí)，又能達(dá)到紙質(zhì)柔軟的效果。因此，浸漬液往往是幾種膠乳復(fù)合使用。為此，我們選擇強(qiáng)度方面有良好表現(xiàn)的羧 基丁苯膠乳2與抗水性、外觀較好的丙烯酸乳液2以1:1的比例復(fù)合使用，結(jié)果其綜合性能相對(duì)較好。美紋原紙浸漬處理前后的縱向濕強(qiáng)度性能見(jiàn)表2
